Wymiana fabrycznego licznika na uniwersalny to popularny zabieg wśród motocyklistów, którzy chcą nadać swojemu jednośladowi nowy wygląd lub po prostu zastąpić uszkodzony element. Ten artykuł to praktyczny, szczegółowy przewodnik krok po kroku po samodzielnym podłączeniu uniwersalnego licznika w motocyklu. Omówię cały proces od przygotowania narzędzi, przez precyzyjny montaż elektryczny i czujników, aż po finalną kalibrację i rozwiązywanie najczęściej spotykanych problemów, czyniąc go przystępnym nawet dla osób bez rozległego doświadczenia elektrycznego.
Samodzielne podłączenie uniwersalnego licznika w motocyklu praktyczny przewodnik krok po kroku
- Przygotowanie narzędzi, w tym multimetru, jest kluczowe do prawidłowej identyfikacji przewodów.
- Zawsze odnoś się do schematu licznika, ponieważ kolory przewodów nie są uniwersalne.
- Sygnał obrotomierza najczęściej pobiera się z cewki zapłonowej, a czujnik prędkości montuje na magnesy.
- Precyzyjna kalibracja obwodu koła jest niezbędna dla dokładnych wskazań prędkości.
- Najczęstsze problemy to niestabilne zasilanie, zakłócenia obrotomierza i błędne wskazania prędkości, które można rozwiązać.
Niezbędnik majsterkowicza: jakie narzędzia i materiały musisz mieć pod ręką?
Zanim zabierzemy się do pracy, musimy odpowiednio się przygotować. Pamiętaj, że dobrze dobrane narzędzia to połowa sukcesu, zwłaszcza w przypadku prac elektrycznych. Oto lista rzeczy, które moim zdaniem są absolutnie niezbędne:
- Multimetr (miernik uniwersalny): To absolutny mus! Bez niego identyfikacja przewodów w instalacji motocykla (stały plus, plus po stacyjce, masa) będzie wróżeniem z fusów. Polecam model z funkcją pomiaru napięcia stałego i ciągłości obwodu.
- Podstawowe narzędzia: Zestaw śrubokrętów (płaskie i krzyżakowe), klucze nasadowe i płaskie (najczęściej 8, 10, 12, 13, 14 mm), kombinerki, szczypce do cięcia przewodów.
- Lutownica z cyną: Jeśli chcesz, aby połączenia były trwałe i bezpieczne, lutowanie jest najlepszym rozwiązaniem. Unikaj szybkozłączek, które z czasem mogą prowadzić do problemów.
- Koszulki termokurczliwe: Niezastąpione do izolacji zlutowanych połączeń. Zapewniają ochronę przed wilgocią i uszkodzeniami mechanicznymi.
- Opaski zaciskowe (trytytki): Przydadzą się do estetycznego i bezpiecznego ułożenia przewodów.
- Taśma izolacyjna: Na wszelki wypadek, do doraźnej izolacji lub wzmocnienia.
- Odtłuszczacz (np. alkohol izopropylowy): Do czyszczenia powierzchni przed montażem czujników.

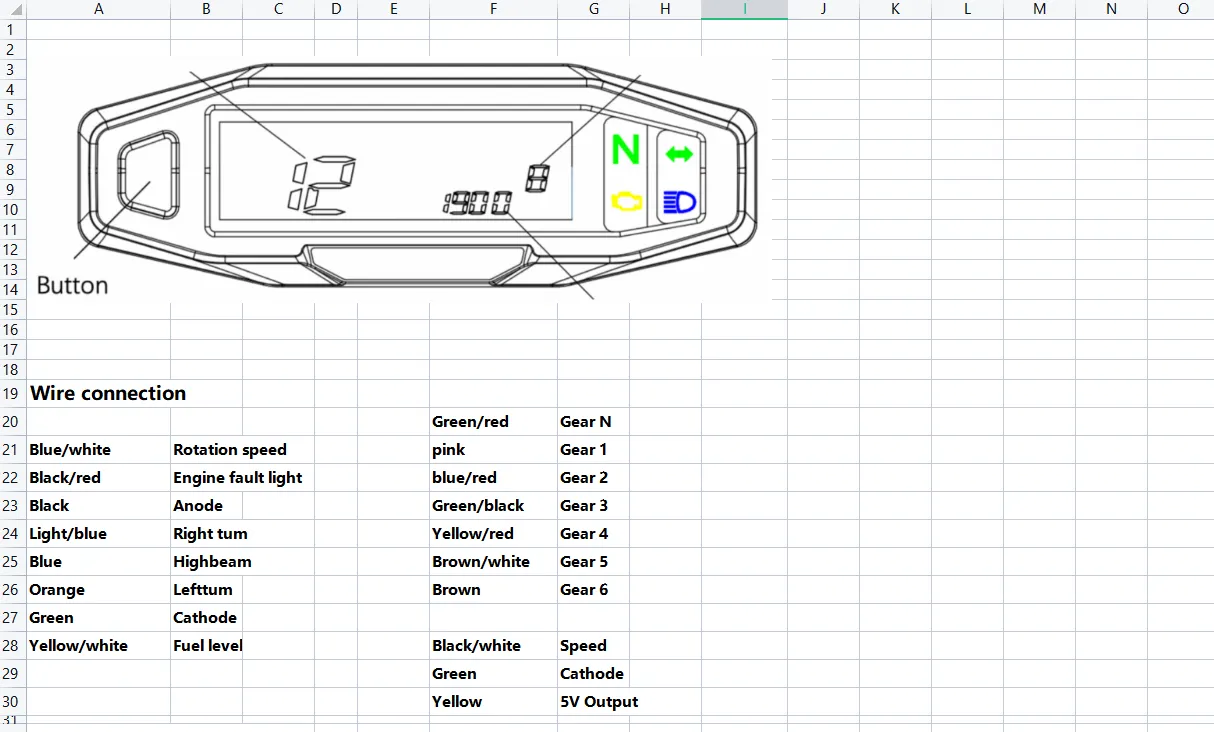

Czytanie ze zrozumieniem: jak rozszyfrować schemat dołączony do licznika?
Z mojego doświadczenia wynika, że najważniejszym dokumentem, jaki musisz mieć pod ręką, jest schemat dołączony do Twojego konkretnego licznika. Dlaczego to takie ważne? Ponieważ w świecie motocykli nie ma jednego, uniwersalnego standardu kolorów przewodów! To, co w jednym motocyklu jest masą, w innym może być plusem po stacyjce. Producenci, tacy jak WM Motor czy KOSO, stosują własne oznaczenia i kolory, dlatego poleganie na ogólnych wskazówkach bez sprawdzenia instrukcji jest proszeniem się o kłopoty. Owszem, często spotykane są pewne konwencje, na przykład czarny przewód jako masa, czerwony jako stały plus, a brązowy lub pomarańczowy jako plus po stacyjce. Niebieski może oznaczać światła drogowe, pomarańczowy lub jasnoniebieski kierunkowskazy, a zielony luz. Ale powtarzam to tylko przykłady! Zawsze, ale to zawsze, kieruj się instrukcją producenta Twojego licznika. To zaoszczędzi Ci mnóstwo czasu i frustracji.
Bezpieczeństwo to podstawa: odłączenie akumulatora i zabezpieczenie motocykla przed pracą
Zanim w ogóle pomyślisz o zabawie z przewodami, musisz zadbać o swoje bezpieczeństwo i bezpieczeństwo motocykla. Zawsze odłącz akumulator, zaczynając od klemy ujemnej (-). To zapobiegnie przypadkowym zwarciom i uszkodzeniu instalacji elektrycznej lub co gorsza, porażeniu prądem. Upewnij się, że motocykl stoi stabilnie, najlepiej na centralnej podstawce lub podnośniku, aby uniknąć przewrócenia podczas pracy.
Mapa instalacji: identyfikacja i podłączenie kluczowych przewodów
Teraz, gdy masz już wszystkie narzędzia i zadbałeś o bezpieczeństwo, przejdźmy do sedna, czyli do identyfikacji i podłączenia przewodów. To jest moment, w którym multimetr staje się Twoim najlepszym przyjacielem.
Serce systemu: gdzie znaleźć stały plus (+) i plus "po stacyjce"?
W instalacji motocykla mamy dwa rodzaje zasilania, które są kluczowe dla licznika: stały plus (+) i plus "po stacyjce". Stały plus to zasilanie, które jest obecne zawsze, niezależnie od położenia kluczyka w stacyjce. Służy ono zazwyczaj do podtrzymania pamięci licznika (np. przebiegu całkowitego, ustawień zegara). Plus "po stacyjce" to zasilanie, które pojawia się dopiero po przekręceniu kluczyka. To ono zasila główną elektronikę licznika. Aby je zlokalizować, ustaw multimetr na pomiar napięcia stałego (DCV). Jeden przewód multimetru podłącz do masy (np. do ramy motocykla). Drugim przewodem dotykaj kolejnych przewodów w wiązce. Przewód, który pokaże napięcie (ok. 12V) przy wyłączonej stacyjce, to stały plus. Ten, który pokaże napięcie dopiero po włączeniu stacyjki, to plus "po stacyjce".
Znalezienie idealnej masy (-): dlaczego jest to tak krytyczne dla stabilności działania?
Prawidłowe podłączenie masy (-) jest absolutnie kluczowe dla stabilnego i bezawaryjnego działania każdego urządzenia elektrycznego w motocyklu, w tym licznika. Słaba masa może prowadzić do niestabilnych wskazań, migotania wyświetlacza, a nawet uszkodzeń. Przewód masowy w instalacji motocykla jest zazwyczaj podłączony do ramy. Możesz go zlokalizować za pomocą multimetru ustawionego na pomiar ciągłości (brzęczyk). Jeden przewód multimetru podłącz do ramy, a drugim dotykaj podejrzanych przewodów. Ten, który "zaśpiewa", to przewód masowy. Upewnij się, że połączenie jest solidne i czyste.
Kolorowa zagadka: jak zidentyfikować przewody w instalacji motocykla za pomocą multimetru?
Identyfikacja wszystkich przewodów w motocyklu to proces wymagający cierpliwości i precyzji. Oto jak to zrobić krok po kroku:
- Przygotowanie: Odłącz akumulator. Zdemontuj owiewki i inne elementy, które uniemożliwiają dostęp do wiązki przewodów. Znajdź wiązkę, która prowadziła do starego licznika lub do której chcesz podłączyć nowy.
- Identyfikacja masy i plusów: Jak opisałem wcześniej, za pomocą multimetru zlokalizuj przewód masowy (-), stały plus (+) i plus "po stacyjce" (+ACC). Zapisz ich kolory.
- Światła drogowe: Podłącz multimetr (ustawiony na DCV) między masę a przewód, który podejrzewasz o bycie przewodem świateł drogowych. Włącz stacyjkę, a następnie światła drogowe. Jeśli multimetr pokaże napięcie (ok. 12V), masz swój przewód.
- Kierunkowskazy: Podobnie jak wyżej, ale włączaj lewy, a następnie prawy kierunkowskaz. Multimetr powinien pokazywać pulsacyjne napięcie (lub stałe, jeśli kontrolka jest sterowana masą). Pamiętaj, że uniwersalne liczniki często mają oddzielne kontrolki dla lewego i prawego kierunkowskazu, więc będziesz potrzebować dwóch przewodów sygnałowych.
- Bieg jałowy (luz): Ten sygnał jest często sterowany masą. Ustaw multimetr na pomiar ciągłości. Jeden przewód multimetru podłącz do plusa "po stacyjce", a drugim dotykaj przewodów. Wrzuć luz. Jeśli multimetr pokaże ciągłość (lub napięcie, jeśli licznik jest sterowany plusem), to jest to Twój przewód.
- Sygnał obrotomierza: Najczęściej pobiera się go z przewodu sygnałowego cewki zapłonowej. Zazwyczaj jest to przewód, który idzie od modułu CDI/ECU do cewki. Możesz spróbować zidentyfikować go na podstawie schematu motocykla lub eksperymentalnie, mierząc napięcie podczas pracy silnika (będzie to sygnał impulsowy).
- Wskaźnik paliwa: Jeśli Twój motocykl ma pływak w baku, znajdź przewody prowadzące do niego. Zazwyczaj są to dwa lub trzy przewody jeden to masa, drugi to sygnał, a czasem trzeci to zasilanie czujnika.
Prędkość i obroty pod kontrolą: montaż najważniejszych czujników
Po uporaniu się z główną wiązką, czas na montaż czujników, które dostarczą licznikowi kluczowych informacji o prędkości i obrotach silnika.
Czujnik prędkości na magnesy: jak zamontować go prawidłowo dla precyzyjnych odczytów?
Większość uniwersalnych liczników wykorzystuje magnetyczny czujnik prędkości (hallotron) z magnesami montowanymi na tarczy hamulcowej lub kole. Istnieją też adaptery do fabrycznej linki prędkościomierza, ale skupmy się na magnetycznym, bo jest najpopularniejszy. Kluczowe jest zachowanie minimalnej odległości między magnesem a czujnikiem. Zazwyczaj jest to od 1 do 4 mm, ale zawsze sprawdź instrukcję licznika. Jeśli odległość będzie za duża, odczyty będą niestabilne lub w ogóle ich nie będzie. Magnesy montuje się zazwyczaj na tarczy hamulcowej, a czujnik na zacisku hamulcowym lub innym stałym elemencie zawieszenia, tak aby magnes przechodził tuż obok niego. Upewnij się, że czujnik jest stabilnie zamocowany i nie ma ryzyka jego przesunięcia lub uszkodzenia.
Sygnał obrotomierza (RPM): skąd go wziąć i jak uniknąć zakłóceń?
Sygnał obrotomierza najczęściej pobierany jest z przewodu sygnałowego cewki zapłonowej. Jest to przewód, który dostarcza impulsy do cewki, powodujące iskrę. W niektórych motocyklach, zwłaszcza tych z bardziej zaawansowanymi modułami zapłonowymi, bezpośrednie podłączenie może powodować zakłócenia, objawiające się "skaczącą" wskazówką obrotomierza. W takich przypadkach mam sprawdzone rozwiązanie: zamiast bezpośrednio podłączać przewód sygnałowy licznika do cewki, owiń go kilka razy (zazwyczaj 3-5 razy) wokół kabla wysokiego napięcia (fajki), który idzie od cewki do świecy. W ten sposób sygnał będzie zbierany indukcyjnie, co często eliminuje zakłócenia i zapewnia stabilne wskazania.
Problem ze "skaczącą" wskazówką obrotomierza? Mamy na to sprawdzone sposoby
Jeśli mimo owinięcia przewodu sygnałowego wokół fajki, wskazówka obrotomierza nadal "skacze" lub pokazuje błędne wartości, możesz spróbować zastosować rezystor na kablu sygnałowym. Wartość rezystora (np. 1kΩ do 10kΩ) może wymagać eksperymentowania, ale często pomaga on w stabilizacji sygnału. Pamiętaj, aby zawsze izolować takie połączenia koszulkami termokurczliwymi.
Pełna funkcjonalność: podłączanie kontrolek i wskaźników dodatkowych
Po podłączeniu zasilania i najważniejszych czujników, czas na dopracowanie detali, czyli podłączenie kontrolek i wskaźników dodatkowych, które zapewnią pełną funkcjonalność licznika.
Kierunkowskazy, światła drogowe i luz: jak sprawić, by kontrolki działały jak w oryginale?
Podłączenie kontrolek kierunkowskazów, świateł drogowych i biegu jałowego jest zazwyczaj proste, ale wymaga uwagi. Każda kontrolka w liczniku ma swój przewód sygnałowy. Musisz podłączyć je do odpowiednich przewodów w instalacji motocykla, które zidentyfikowałeś wcześniej multimetrem. Kluczową kwestią jest polaryzacja. Niektóre kontrolki są sterowane plusem (czyli dostają plus, a masa jest stała), inne masą (dostają masę, a plus jest stały). To jest szczególnie częste w przypadku kontrolki biegu jałowego. Jeśli kontrolka nie świeci lub świeci cały czas, prawdopodobnie pomyliłeś polaryzację. Sprawdź schemat motocykla i licznika, aby upewnić się, jakiego typu sygnału potrzebuje dana kontrolka.
Wskaźnik poziomu paliwa nie działa? Zrozumienie problemu oporności pływaka
To jeden z najczęstszych problemów, z jakimi spotykam się przy montażu uniwersalnych liczników wskaźnik poziomu paliwa po prostu nie działa lub pokazuje błędne dane (zawsze pełny lub zawsze pusty). Wynika to z tego, że różni producenci motocykli stosują pływaki w baku o różnej oporności. Na przykład, jeden motocykl może mieć pływak o zakresie 100 Ohm (pusty) do 10 Ohm (pełny), a inny 500 Ohm (pusty) do 50 Ohm (pełny). Jeśli Twój uniwersalny licznik nie ma możliwości ustawienia odpowiedniej wartości oporności (często w menu serwisowym), to niestety nie będzie on kompatybilny z fabrycznym czujnikiem paliwa. W takim przypadku pozostaje albo pogodzić się z brakiem wskaźnika, albo zainwestować w uniwersalny pływak kompatybilny z Twoim licznikiem.
Wyświetlacz biegów w uniwersalnym liczniku: kiedy jego podłączenie jest możliwe?
Wyświetlacz biegów to fajna funkcja, ale jego podłączenie nie zawsze jest proste. Jeśli Twój motocykl posiada fabryczny czujnik położenia biegu (zazwyczaj z kilkoma przewodami, po jednym dla każdego biegu), to podłączenie jest możliwe musisz po prostu podłączyć odpowiednie przewody do licznika. Jednak w wielu starszych motocyklach taki czujnik nie istnieje. W takiej sytuacji podłączenie wyświetlacza biegów wymagałoby instalacji dodatkowych, zewnętrznych czujników, co jest dość skomplikowane, lub jest po prostu niemożliwe. Na szczęście, wiele nowoczesnych uniwersalnych liczników oferuje funkcję "uczenia się" biegów. Działa to na zasadzie analizy stosunku prędkości do obrotów silnika. Wymaga to specjalnej procedury programowania podczas jazdy, gdzie po kolei przejeżdżasz przez wszystkie biegi, a licznik "zapamiętuje" ich charakterystykę. To bardzo wygodne rozwiązanie, jeśli Twój licznik je oferuje.
Pierwsze uruchomienie i finalna kalibracja: ostatnia prosta do sukcesu
Po podłączeniu wszystkich przewodów i czujników nadszedł moment prawdy pierwsze uruchomienie i kalibracja. To etap, który wymaga precyzji, aby wszystkie wskazania były dokładne.
Klucz do precyzji: jak zmierzyć i wprowadzić obwód koła do ustawień licznika?
Dokładna kalibracja prędkościomierza jest absolutnie kluczowa. Błędny obwód koła to błędne wskazania prędkości i przebiegu. Oto najdokładniejsza metoda, którą zawsze polecam:
- Przygotowanie: Ustaw motocykl na równej powierzchni. Znajdź punkt na oponie (np. wentyl) i zaznacz go kredą lub markerem na podłożu.
- Pomiar: Przetocz motocykl o jeden pełny obrót koła. Upewnij się, że motocykl jedzie prosto, bez skręcania. Zaznacz drugi punkt na podłożu, odpowiadający temu samemu miejscu na oponie (np. wentylowi).
- Obliczenia: Zmierz odległość między dwoma zaznaczonymi punktami w milimetrach. To jest dokładny obwód Twojego koła.
- Wprowadzenie danych: Wejdź w tryb kalibracji licznika (zgodnie z instrukcją) i wprowadź zmierzoną wartość obwodu koła w milimetrach.
Alternatywnie, mniej precyzyjną metodą jest skorzystanie z kalkulatorów online bazujących na rozmiarze opony. Jednak ze względu na różnice w zużyciu bieżnika i ciśnieniu, pomiar fizyczny jest zawsze dokładniejszy.
Konfiguracja obrotomierza: ustawienie liczby cylindrów i typu sygnału
Dla prawidłowego działania obrotomierza musisz wprowadzić do licznika kilka podstawowych ustawień. Najczęściej jest to liczba cylindrów silnika (np. 1, 2, 4) oraz typ sygnału (np. 1 impuls na obrót wału, 2 impulsy na obrót wału, sygnał z cewki). Te informacje znajdziesz w instrukcji obsługi licznika oraz w specyfikacji Twojego motocykla. Pamiętaj, że błędne ustawienie spowoduje, że obrotomierz będzie pokazywał wartości dwukrotnie wyższe lub niższe niż rzeczywiste.
Test generalny: sprawdzenie wszystkich funkcji przed pierwszą jazdą
Zanim wyruszysz w drogę, przeprowadź kompleksowy test wszystkich funkcji licznika. Włącz stacyjkę, sprawdź, czy wyświetlacz działa, czy kontrolki zapalają się i gasną prawidłowo. Uruchom silnik i sprawdź, czy obrotomierz wskazuje prawidłowo. Przetocz motocykl, aby upewnić się, że prędkościomierz reaguje. Sprawdź działanie kierunkowskazów, świateł drogowych i kontrolki luzu. Upewnij się, że wskaźnik paliwa (jeśli jest podłączony) pokazuje sensowne wartości. Lepiej wykryć ewentualne problemy w garażu niż w trasie.
Coś poszło nie tak? Najczęstsze problemy i gotowe rozwiązania
Nawet przy największej staranności, czasem coś może pójść nie tak. Oto najczęstsze problemy, z jakimi spotykam się przy podłączaniu uniwersalnych liczników, i jak sobie z nimi radzić.
Licznik gaśnie lub resetuje się po odpaleniu silnika? Sprawdź te 3 rzeczy
To bardzo częsty problem. Jeśli Twój licznik gaśnie lub resetuje się po uruchomieniu silnika, najprawdopodobniej jest to spowodowane spadkiem napięcia w instalacji motocykla podczas rozruchu. Rozrusznik pobiera ogromną ilość prądu, co na chwilę obniża napięcie w całej sieci. Oto co możesz sprawdzić:
- Stabilność źródła zasilania "po stacyjce": Upewnij się, że przewód plusa "po stacyjce" jest podłączony do stabilnego źródła, które nie jest bezpośrednio obciążane przez rozrusznik. Czasem trzeba znaleźć inne miejsce podłączenia.
- Kondycja akumulatora: Słaby akumulator może powodować większe spadki napięcia. Sprawdź jego stan i naładowanie.
- Dodatkowy kondensator: W niektórych przypadkach, zwłaszcza w starszych motocyklach, pomocne może być zastosowanie małego kondensatora (np. 1000-2200uF/16V) podłączonego równolegle do zasilania licznika. Działa on jak mały bufor energii, który podtrzymuje napięcie licznika podczas krótkotrwałego spadku.
Prędkościomierz pokazuje wartości "z kosmosu"? Krok po kroku do idealnej kalibracji
Jeśli prędkościomierz pokazuje błędne, niestabilne lub absurdalne wartości, najczęściej są dwie przyczyny. Po pierwsze, nieprawidłowo wprowadzony obwód koła. Wróć do sekcji o kalibracji i dokładnie powtórz pomiar i wprowadzenie wartości. Po drugie, zbyt duża odległość czujnika od magnesu lub jego niestabilny montaż. Sprawdź, czy czujnik jest solidnie zamocowany i czy odległość od magnesu mieści się w zakresie podanym w instrukcji (zazwyczaj 1-4 mm). Upewnij się też, że magnesy są czyste i nie ma na nich żadnych metalowych opiłków, które mogłyby zakłócać sygnał.
Przeczytaj również: Lato na moto: Jaka kominiarka chłodzi, a nie grzeje?
Kontrolka nie świeci lub świeci cały czas? Diagnoza problemu z polaryzacją
Niedziałające lub stale świecące kontrolki to niemal zawsze problem z polaryzacją. Jak wspomniałem wcześniej, niektóre kontrolki są sterowane masą, a inne plusem. Najlepszym przykładem jest kontrolka biegu jałowego. Jeśli podłączyłeś ją tak, że dostaje stały plus, a sygnał z czujnika biegu jałowego jest masą, to wszystko powinno działać. Ale jeśli podłączysz ją odwrotnie, będzie świecić cały czas lub wcale. Sprawdź schemat elektryczny motocykla i licznika. Jeśli nie masz pewności, możesz spróbować odwrócić polaryzację (np. poprzez zastosowanie przekaźnika lub prostego układu z tranzystorem, jeśli licznik tego wymaga), ale najczęściej wystarczy znaleźć odpowiedni przewód sygnałowy w instalacji motocykla.
