Jak zrobić kobyłki pod samochód? DIY czy kupić? Poradnik eksperta

Ten artykuł to kompleksowy poradnik, który krok po kroku przeprowadzi Cię przez proces samodzielnej budowy stabilnych i bezpiecznych kobyłek do podparcia samochodu. Dowiedz się, jak wybrać materiały, precyzyjnie wykonać konstrukcję i bezpiecznie używać własnoręcznie zrobionych stojaków warsztatowych.

Różnica między podnoszeniem a podpieraniem klucz do bezpiecznej pracy

Wielu początkujących majsterkowiczów często myli funkcje lewarka i kobyłek, co, niestety, może mieć tragiczne konsekwencje. Lewarek, niezależnie od jego typu hydrauliczny, trapezowy czy żaba jest narzędziem przeznaczonym wyłącznie do podnoszenia pojazdu na krótką chwilę. Jego konstrukcja nie jest przystosowana do długotrwałego, stabilnego podpierania ciężaru samochodu. Kobyłki, czyli specjalne stojaki warsztatowe, mają zupełnie inne zadanie: zapewnienie stabilnego i bezpiecznego podparcia uniesionego pojazdu. Z mojego doświadczenia wynika, że praca pod samochodem zabezpieczonym wyłącznie lewarkiem jest kategorycznie zabroniona i skrajnie niebezpieczna. To podstawowa zasada bezpieczeństwa, której należy bezwzględnie przestrzegać w każdym warsztacie, czy to profesjonalnym, czy przydomowym.

Potencjalne zagrożenia: Co może się stać, gdy polegasz tylko na podnośniku?

Poleganie wyłącznie na lewarku podczas pracy pod samochodem to igranie z ogniem. Mechanizmy lewarków, zwłaszcza te tańsze lub zużyte, mogą w każdej chwili zawieść. Awaria uszczelnienia hydraulicznego, wygięcie gwintu czy po prostu niestabilne ustawienie na nierównym podłożu to tylko niektóre z potencjalnych przyczyn nagłego opadnięcia pojazdu. Samochód może się osunąć, przewrócić, a nawet spaść, miażdżąc osobę znajdującą się pod nim. To ryzyko jest absolutnie nieakceptowalne. Kobyłki eliminują te zagrożenia, zapewniając stałe, mechaniczne podparcie, które nie jest podatne na nagłe awarie. Dzięki nim masz pewność, że pojazd pozostanie w stabilnej pozycji, niezależnie od czasu trwania prac.

• Awaria mechanizmu hydraulicznego lub gwintowego lewarka.
• Niestabilność lewarka na nierównym lub miękkim podłożu.
• Przypadkowe potrącenie lewarka podczas pracy.
• Osunięcie się pojazdu z siodła lewarka wskutek drgań lub niewłaściwego punktu podparcia.

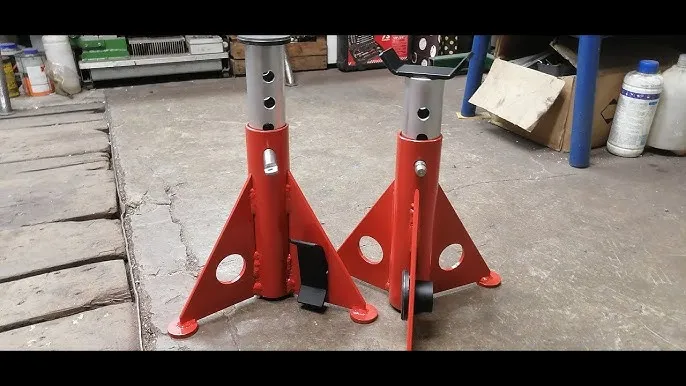

Kobyłki DIY vs. kupne: Kiedy warto zbudować, a kiedy lepiej kupić gotowe?

Decyzja o samodzielnej budowie kobyłek to zawsze kompromis między kosztami, satysfakcją a, co najważniejsze, bezpieczeństwem. Przyjrzyjmy się temu bliżej.

"W przypadku samodzielnie wykonanych kobyłek cała odpowiedzialność za ich wytrzymałość i bezpieczeństwo spoczywa na wykonawcy. Błędy konstrukcyjne mogą prowadzić do tragicznego w skutkach wypadku."

Moim zdaniem, jeśli nie masz odpowiedniego doświadczenia w spawaniu i obróbce metalu, a także pewności co do swoich umiejętności, zdecydowanie lepiej jest zainwestować w gotowe, certyfikowane kobyłki. Ich ceny, zaczynające się od około 60-80 zł za parę o udźwigu 2-3 ton, są naprawdę niewielkie w porównaniu do potencjalnych kosztów i konsekwencji wypadku.

Projekt idealnej kobyłki: Jakie materiały i wymiary zagwarantują solidność?

Zanim przystąpisz do cięcia i spawania, kluczowe jest solidne zaprojektowanie kobyłek. To fundament ich bezpieczeństwa i funkcjonalności. W moim warsztacie zawsze zaczynam od szczegółowego planu.

Wybór materiału: Profile stalowe, kątowniki i ich optymalna grubość

Do budowy kobyłek najlepiej nadają się profile stalowe zamknięte, zarówno kwadratowe, jak i prostokątne. Są one znacznie sztywniejsze i bardziej odporne na zginanie niż otwarte kątowniki, choć te ostatnie również mogą być użyte do wzmocnień czy podstawy. Absolutnie krytycznym parametrem jest grubość ścianki profili. Z mojego doświadczenia i zgodnie z ogólnymi zaleceniami, dla zapewnienia odpowiedniej wytrzymałości i bezpieczeństwa, ścianka powinna mieć minimum 2-3 mm grubości. Cieńsze profile mogą nie wytrzymać obciążenia, co jest niedopuszczalne. Pamiętaj, że stal musi być dobrej jakości, bez widocznych uszkodzeń czy korozji.

Kluczowe wymiary: Obliczanie nośności, wysokości i szerokości podstawy dla Twojego auta

Projektując kobyłki, musisz wziąć pod uwagę kilka kluczowych parametrów. Po pierwsze, udźwig. Dla większości aut osobowych wystarczające będą kobyłki o nośności 2-3 ton na parę. Pamiętaj, że podpierając jedną oś, kobyłki przejmują około połowy masy pojazdu. Po drugie, zakres regulacji wysokości. Powinien być on dostosowany do prześwitu Twojego samochodu i wysokości, na jaką podnosi go lewarek. Typowe zakresy dla gotowych kobyłek to na przykład 275-425 mm. Po trzecie, i to jest niezwykle ważne, wymiary podstawy. Im szersza podstawa, tym większa stabilność kobyłki. Przykładowe, sprawdzone wymiary podstawy to 180x190 mm lub nawet 220x250 mm. Szeroki rozstaw nóg zapobiega przewróceniu się kobyłki, co jest kluczowe dla bezpieczeństwa.

Schemat konstrukcyjny krok po kroku: Od nóg po siodło podpierające

Podstawowa konstrukcja kobyłki, którą sam preferuję, składa się z kilku kluczowych elementów:

1. Szeroka podstawa z czterema nogami: Zapewnia stabilność. Nogi powinny być przyspawane pod kątem, rozszerzając się ku dołowi.
2. Pionowy wspornik zewnętrzny: Zazwyczaj jest to profil kwadratowy lub prostokątny, do którego przyspawane są nogi podstawy. Musi być wystarczająco wysoki, aby pomieścić mechanizm regulacji.
3. Pionowy wspornik wewnętrzny (regulowany): Mniejszy profil, który wsuwa się do wspornika zewnętrznego. W nim wierci się otwory do regulacji wysokości.
4. Siodło podpierające: Element przyspawany do górnej części wewnętrznego wspornika. Najczęściej ma kształt litery "U" lub "V", aby bezpiecznie objąć podłużnicę lub inny punkt podparcia pojazdu i zapobiec jego ześlizgnięciu.

System regulacji wysokości: Niezawodny mechanizm na bolec zabezpieczający

Najprostszym i jednocześnie bardzo skutecznym systemem regulacji wysokości w konstrukcjach DIY jest mechanizm oparty na otworach i bolcu zabezpieczającym. W wewnętrznym, ruchomym profilu wierci się szereg otworów w regularnych odstępach. Następnie, po ustawieniu żądanej wysokości, przez odpowiednie otwory w obu profilach (zewnętrznym i wewnętrznym) przewleka się solidny stalowy bolec lub przetyczkę. Ważne jest, aby bolec był wykonany z wytrzymałej stali, a jego średnica była odpowiednio dopasowana do otworów, minimalizując luzy. Dodatkowo, bolec powinien mieć zabezpieczenie przed przypadkowym wysunięciem, na przykład zawleczkę lub sprężynę.

Narzędzia i przygotowanie stanowiska pracy: Twój warsztat w pigułce

Przystępując do budowy kobyłek, musisz zadbać nie tylko o odpowiednie materiały, ale także o właściwe narzędzia i, co najważniejsze, bezpieczne środowisko pracy. To podstawa, której nigdy nie pomijam.

Niezbędny arsenał: Spawarka, szlifierka kątowa, wiertarka i inne narzędzia

Do wykonania solidnych kobyłek potrzebujesz podstawowego wyposażenia warsztatowego. Oto lista narzędzi, które moim zdaniem są niezbędne:

• Spawarka: Najlepiej inwertorowa, która pozwoli na precyzyjne i mocne spawy.
• Szlifierka kątowa: Z tarczami do cięcia metalu i szlifowania spawów.
• Wiertarka: Z wiertłami do metalu o odpowiedniej średnicy (do otworów regulacyjnych i ewentualnych mocowań).
• Miarka i kątownik: Do precyzyjnego mierzenia i oznaczania elementów.
• Ściski stolarskie/spawalnicze: Do unieruchamiania elementów podczas spawania.
• Młotek: Do drobnych korekt i usuwania żużlu.
• Marker lub kreda: Do oznaczania linii cięcia i wiercenia.

Bezpieczeństwo przede wszystkim: Przygotowanie miejsca pracy i środki ochrony osobistej

Bezpieczeństwo to priorytet numer jeden. Przed rozpoczęciem pracy upewnij się, że Twoje stanowisko jest odpowiednio przygotowane. Zapewnij dobrą wentylację, zwłaszcza podczas spawania, aby uniknąć wdychania szkodliwych oparów. Usuń wszelkie materiały łatwopalne z najbliższego otoczenia. Podłoga powinna być czysta i sucha. Nie zapomnij o środkach ochrony osobistej, które są absolutnie kluczowe:

• Maska spawalnicza: Chroni oczy i twarz przed promieniowaniem UV/IR i odpryskami.
• Rękawice spawalnicze: Chronią dłonie przed wysoką temperaturą i iskrami.
• Okulary ochronne: Należy je nosić zawsze podczas cięcia i szlifowania.
• Odzież robocza: Wykonana z materiałów trudnopalnych, z długimi rękawami i nogawkami.
• Obuwie ochronne: Z metalowymi noskami, chroniące stopy przed upadającymi przedmiotami.

Precyzyjne cięcie elementów fundament stabilnej konstrukcji

Precyzja to słowo kluczowe. Każdy element kobyłki musi być cięty z największą dokładnością. Niewłaściwie docięte profile, które nie tworzą idealnych kątów prostych lub są różnej długości, spowodują, że konstrukcja będzie niestabilna i krzywa. Taka kobyłka będzie niebezpieczna w użyciu. Poświęć dodatkowy czas na dokładne mierzenie, oznaczanie i cięcie. Użyj kątownika, aby upewnić się, że wszystkie cięcia są prostopadłe, a elementy, które mają być symetryczne, są identyczne pod względem wymiarów. Pamiętaj, że nawet drobne niedokładności na etapie cięcia mogą przełożyć się na poważne problemy ze stabilnością gotowej konstrukcji.

Budowa kobyłek krok po kroku: Szczegółowa instrukcja spawania i montażu

Gdy masz już przygotowane materiały i narzędzia, a stanowisko pracy jest bezpieczne, możemy przejść do właściwej budowy. Pamiętaj, że każdy spaw to odpowiedzialność za bezpieczeństwo.

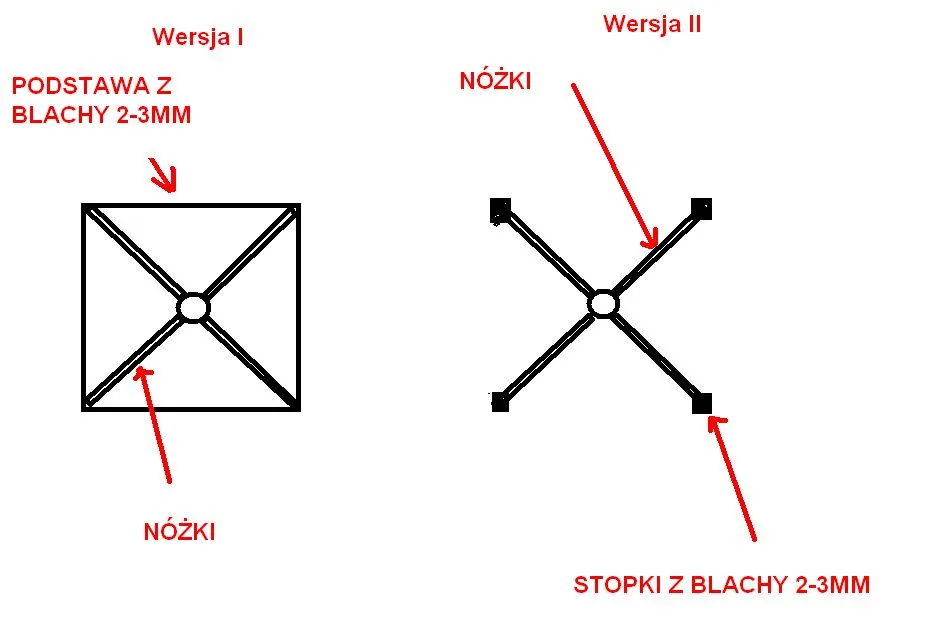

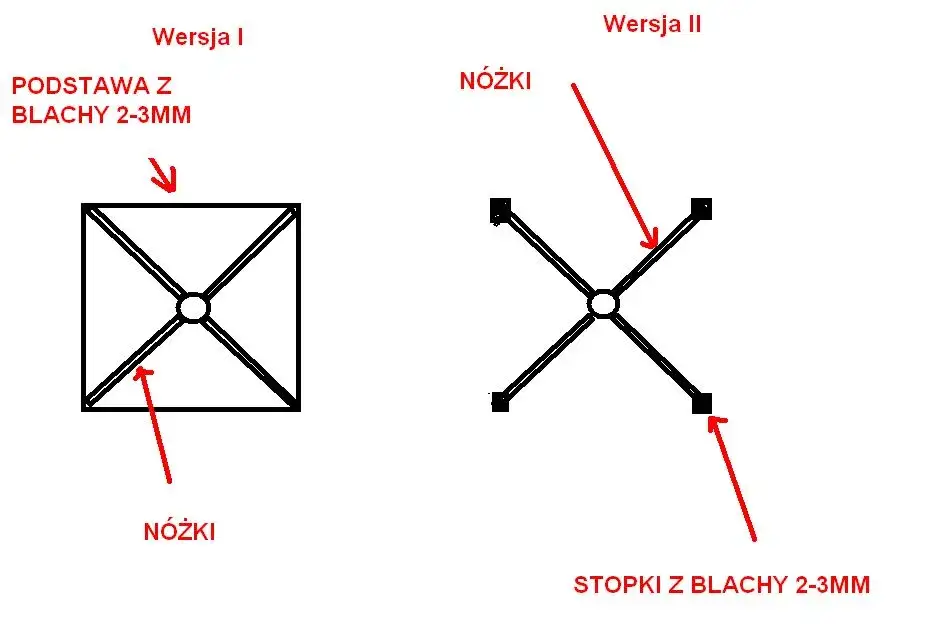

Krok 1: Tworzenie stabilnej podstawy spawanie nóg

Zaczynamy od serca stabilności podstawy. Z mojego doświadczenia wiem, że solidna podstawa to podstawa bezpiecznej kobyłki.

1. Przygotuj nogi: Przytnij cztery równe kawałki profili stalowych, które będą tworzyć nogi. Ich długość powinna zapewnić szeroki rozstaw i stabilność.
2. Zbuduj ramę podstawy: Z czterech krótszych kawałków profili stwórz ramę kwadratową lub prostokątną, która będzie stanowić dolną część podstawy. Spawaj ją starannie, dbając o kąty proste.
3. Przyspawaj nogi: Przyspawaj przygotowane nogi do rogów ramy podstawy, ustawiając je pod lekkim kątem na zewnątrz. Zapewni to maksymalny rozstaw i stabilność. Upewnij się, że wszystkie nogi są równe i równomiernie rozłożone.
4. Wzmocnij podstawę: Jeśli to konieczne, dodaj dodatkowe wzmocnienia między nogami, aby zwiększyć sztywność całej konstrukcji.

Krok 2: Konstrukcja pionowego słupa i mechanizmu regulacji

Teraz czas na pionowy element, który będzie podtrzymywał samochód i umożliwi regulację wysokości.

1. Przygotuj profil zewnętrzny: Przytnij odpowiedniej długości profil stalowy, który będzie zewnętrznym słupem. Przyspawaj go centralnie do środka podstawy, dbając o idealny pion.
2. Przygotuj profil wewnętrzny: Przytnij nieco krótszy profil, który będzie wsuwał się do zewnętrznego. Upewnij się, że swobodnie się w nim porusza, ale bez nadmiernych luzów.
3. Wywierć otwory regulacyjne: W wewnętrznym profilu wywierć serię otworów o jednakowej średnicy, w regularnych odstępach. Otwory te posłużą do blokowania wysokości za pomocą bolca.
4. Zmontuj mechanizm: Wsuń wewnętrzny profil do zewnętrznego. Upewnij się, że otwory w wewnętrznym profilu są widoczne przez otwory w zewnętrznym, gdy są w odpowiedniej pozycji.

Krok 3: Wykonanie bezpiecznego siodła punktu styku z autem

Siodło to element, który bezpośrednio styka się z samochodem, dlatego jego kształt i solidność są kluczowe.

1. Wyprofiluj siodło: Z grubego kawałka profila lub blachy stalowej (minimum 3-4 mm) wykonaj siodło. Najlepiej, aby miało ono kształt litery "U" lub "V", co zapobiegnie ześlizgnięciu się podpieranej części pojazdu. Kształt "U" jest uniwersalny, "V" lepiej sprawdzi się przy podłużnicach.
2. Wygładź krawędzie: Wszystkie krawędzie siodła powinny być zaokrąglone i pozbawione ostrych kantów, aby nie uszkodzić podwozia samochodu.
3. Przyspawaj siodło: Solidnie przyspawaj siodło do górnej części wewnętrznego, regulowanego profilu. Spawy muszą być ciągłe i pełne, obejmujące cały obwód styku.

Krok 4: Jakość spawów jak sprawdzić, czy Twoja konstrukcja jest pancerna?

To jest moment, w którym nie ma miejsca na kompromisy. Jakość spawów jest absolutnie krytyczna dla bezpieczeństwa całej konstrukcji. To one przenoszą całe obciążenie, dlatego muszą być wykonane perfekcyjnie. Zawsze podkreślam, że spawanie kobyłek powinno być wykonywane wyłącznie przez osobę z odpowiednimi umiejętnościami i doświadczeniem. Jeśli nie jesteś pewien swoich zdolności, poproś o pomoc doświadczonego spawacza. Jak sprawdzić, czy spawy są wystarczająco mocne?

• Ciągłość: Spawy muszą być ciągłe, bez przerw i pęknięć.
• Penetracja: Materiał spoiny musi wnikać głęboko w łączone elementy, tworząc solidne połączenie.
• Brak defektów: Spawy powinny być wolne od pęcherzy, porowatości, podtopień czy innych widocznych defektów.
• Estetyka: Dobrze wykonany spaw jest zazwyczaj estetyczny i równy.

Po ostygnięciu spawów możesz delikatnie opukać je młotkiem. Dźwięk powinien być metaliczny i jednolity. Widoczne pęknięcia czy niestabilne połączenia oznaczają konieczność poprawy.

Krok 5: Ostatnie szlify malowanie antykorozyjne i finalny montaż

Gdy konstrukcja jest już zespawana i spawy zostały sprawdzone, czas na ostatnie etapy. Najpierw oszlifuj wszystkie spawy, usuwając żużel i wygładzając ostre krawędzie. To nie tylko poprawi estetykę, ale także zapobiegnie skaleczeniom i uszkodzeniom podwozia. Następnie, aby chronić kobyłki przed rdzą i zapewnić im długą żywotność, pomaluj całą konstrukcję farbą antykorozyjną, a następnie nawierzchniową w wybranym kolorze. Po wyschnięciu farby, zamontuj wszystkie ruchome elementy, takie jak bolec regulacyjny, upewniając się, że działa płynnie. Twoje kobyłki są gotowe do testów!

Test i użytkowanie: Jak prawidłowo i bezpiecznie korzystać z własnoręcznie zrobionych kobyłek?

Zbudowanie kobyłek to dopiero połowa sukcesu. Równie ważne jest ich prawidłowe przetestowanie i bezpieczne użytkowanie. Pamiętaj, że to od Ciebie zależy, czy praca pod samochodem będzie bezpieczna.

Test obciążeniowy: Jak bezpiecznie zweryfikować wytrzymałość Twoich kobyłek?

Zanim zaufasz swoim kobyłkom i umieścisz pod nimi samochód, koniecznie przeprowadź test obciążeniowy. Zawsze podchodzę do tego z dużą ostrożnością.

1. Wybierz bezpieczne miejsce: Test przeprowadzaj na twardym, równym podłożu, z dala od ludzi i wartościowych przedmiotów.
2. Użyj ciężaru: Zamiast od razu samochodu, użyj ciężaru zbliżonego do masy, jaką będą podtrzymywać kobyłki (np. ciężkie worki z piaskiem, bloczki betonowe).
3. Stopniowe obciążanie: Stopniowo zwiększaj obciążenie, obserwując zachowanie kobyłek. Szukaj wszelkich oznak deformacji, pęknięć spawów czy niestabilności.
4. Test na różnych wysokościach: Przetestuj kobyłki na różnych wysokościach regulacji, aby upewnić się, że mechanizm blokujący działa prawidłowo.
5. Bądź w bezpiecznej odległości: Podczas testu zachowaj bezpieczną odległość od obciążanych kobyłek.

Jeśli kobyłki wykazują jakiekolwiek oznaki niestabilności lub uszkodzeń, nie używaj ich! Konieczna jest korekta lub wzmocnienie konstrukcji.

Złote zasady podpierania auta: Gdzie szukać wzmocnionych punktów podparcia?

Prawidłowe podstawienie kobyłek to klucz do bezpieczeństwa. Nigdy nie podstawiaj ich pod przypadkowe elementy podwozia. Zawsze szukaj fabrycznie wzmocnionych punktów konstrukcyjnych:

• Bezpieczne punkty podparcia:
  • Podłużnice: Główne elementy ramy pojazdu, biegnące wzdłuż samochodu.
  • Progi: W wyznaczonych miejscach, często oznaczonych nacięciami lub strzałkami, gdzie znajdują się wzmocnienia.
  • Belki pomocnicze zawieszenia (sanki): Solidne elementy, do których mocowane jest zawieszenie.
  • Mocowania wahaczy: Punkty, w których wahacze są przykręcone do nadwozia lub ramy.
  • Elementy ramy pomocniczej silnika/skrzyni biegów: Tylko jeśli są solidne i wyraźnie przeznaczone do przenoszenia obciążeń.
• Miejsca, których należy kategorycznie unikać:
  • Miska olejowa, skrzynia biegów, elementy układu wydechowego: Są zbyt delikatne i mogą ulec uszkodzeniu.
  • Elementy zawieszenia (amortyzatory, sprężyny, wahacze poza mocowaniami): Nie są przeznaczone do podpierania całej masy pojazdu.
  • Środek podłogi: Zazwyczaj jest zbyt słaba i może się odkształcić.
  • Elementy układu hamulcowego czy kierowniczego: Ich uszkodzenie może prowadzić do utraty kontroli nad pojazdem.

Procedura krok po kroku: Bezpieczne podnoszenie i opuszczanie samochodu na kobyłki

Pamiętam, jak ważne jest, aby każdy, kto pracuje pod samochodem, znał i stosował tę procedurę:

1. Zabezpiecz pojazd: Przed podnoszeniem upewnij się, że samochód stoi na twardym, równym podłożu. Zaciągnij hamulec ręczny, wrzuć pierwszy bieg (lub pozycję "P" w automacie) i podłóż kliny pod koła, które pozostają na ziemi.
2. Podnieś samochód lewarkiem: Ustaw lewarek pod wybranym, fabrycznie wzmocnionym punktem podparcia. Podnoś auto powoli i stabilnie, aż osiągnie odpowiednią wysokość.
3. Podstaw kobyłki: Ostrożnie podsuń kobyłki pod inne, również wzmocnione punkty podparcia, znajdujące się w pobliżu lewarka. Ustaw je na żądanej wysokości, upewniając się, że bolec blokujący jest prawidłowo założony.
4. Opuść samochód na kobyłki: Powoli i kontrolowanie opuść samochód z lewarka, aż jego ciężar spocznie na kobyłkach. Upewnij się, że siodła kobyłek prawidłowo obejmują punkty podparcia.
5. Sprawdź stabilność: Po całkowitym opuszczeniu auta, delikatnie poruszaj nim, aby upewnić się, że stoi stabilnie na kobyłkach i nie ma żadnych luzów. Lewarek możesz pozostawić lekko podparty, bez obciążenia, jako dodatkowe zabezpieczenie.

Najczęstsze błędy amatorów i jak ich unikać, by nie skończyło się katastrofą

W swojej praktyce widziałem wiele błędów, które mogły skończyć się tragicznie. Oto najczęstsze z nich i wskazówki, jak ich unikać:

• Niestabilne podłoże: Praca na miękkiej ziemi, piasku czy nierównym asfalcie. Unikaj: Zawsze pracuj na twardym, równym i stabilnym podłożu (beton, kostka brukowa).
• Niewłaściwe punkty podparcia: Podstawianie kobyłek pod miskę olejową, wydech czy delikatne elementy zawieszenia. Unikaj: Zawsze używaj fabrycznie wzmocnionych punktów podparcia. Sprawdź instrukcję obsługi pojazdu.
• Poleganie na lewarku: Praca pod autem zabezpieczonym tylko lewarkiem. Unikaj: Lewarek służy tylko do podnoszenia. Zawsze używaj kobyłek do podparcia.
• Słabe spawy/konstrukcja DIY: Niewłaściwie wykonane spawy lub zbyt cienkie materiały w kobyłkach DIY. Unikaj: Zapewnij najwyższą jakość spawów i używaj materiałów o odpowiedniej grubości. Jeśli nie masz pewności, kup certyfikowane kobyłki.
• Brak zabezpieczenia pojazdu: Nie zaciągnięty hamulec ręczny, brak klinów pod kołami. Unikaj: Zawsze zabezpiecz pojazd przed podniesieniem.
• Nieużywanie wszystkich kobyłek: Podparcie tylko na jednej kobyłce lub lewarku. Unikaj: Zawsze używaj co najmniej dwóch kobyłek na jednej osi, a najlepiej czterech, jeśli całe auto jest podnoszone.

Podsumowanie: Satysfakcja z DIY a odpowiedzialność za bezpieczeństwo

Samodzielna budowa kobyłek to projekt, który może przynieść dużą satysfakcję i pozwolić na dostosowanie narzędzi do własnych potrzeb. Jednak, jak już wielokrotnie podkreślałem, wiąże się to z ogromną odpowiedzialnością. W Polsce nie ma przepisów, które bezpośrednio zakazywałyby amatorskiej budowy kobyłek na własny użytek, ale w przypadku wypadku spowodowanego ich wadliwą konstrukcją, cała odpowiedzialność spoczywa na twórcy i użytkowniku. Gotowe produkty dostępne w sprzedaży muszą spełniać określone normy i posiadają certyfikaty (np. CE), co jest gwarancją ich przetestowanej wytrzymałości i bezpieczeństwa. Moim zdaniem, oszczędność kilkudziesięciu złotych na materiałach DIY nie jest warta ryzyka, jeśli nie masz absolutnej pewności co do swoich umiejętności spawalniczych i konstrukcyjnych. Bezpieczeństwo w warsztacie jest bezcenne.

Przeczytaj również: Silikon czy wazelina? Skuteczna konserwacja uszczelek auta.

Przechowywanie i konserwacja kobyłek, aby służyły przez lata

Niezależnie od tego, czy Twoje kobyłki są kupne, czy własnoręcznie wykonane, odpowiednie przechowywanie i konserwacja zapewnią im długą żywotność i niezawodność. Zawsze przechowuj kobyłki w suchym miejscu, aby zapobiec korozji, która może osłabić ich strukturę. Regularnie sprawdzaj ich stan szukaj wszelkich oznak pęknięć, odkształceń, luzów w mechanizmie regulacji czy postępującej rdzy. Jeśli zauważysz korozję, oczyść ją i odnów powłokę antykorozyjną. Pamiętaj, że nawet najmniejsze uszkodzenie może wpłynąć na bezpieczeństwo, dlatego regularna kontrola to podstawa.
